One-Wire总线驱动实现

1-Wire 是一种通信系统，旨在通过单线接口连接简单的传感器和设备。该系统用于低速和低功耗的通信设备。有两种可用的操作模式：标准速度和超速。标准速度下可实现的数据速率为 16.3 kbit/s，而超速模式通信以标准速度的 10 倍完成。

该协议使用一条数据线从一个设备到另一个设备的数据传输。总线是半双工的，因此数据可以双向移动，但不能同时移动。需要时，还可以使用额外的电线为从设备供电。

该协议支持总线上的一个从站（单点）或多个从站（多点）。总线上还有一个主控器，它控制总线上的信息传输。主机启动数据线上的所有传输。只能在主机和从机之间传输数据，因此不能在从机之间传输数据。

该协议不需要时钟，因为每个从机都由与总线下降沿同步的内部振荡器提供时钟。

传输字节时，首先传输最低有效位。

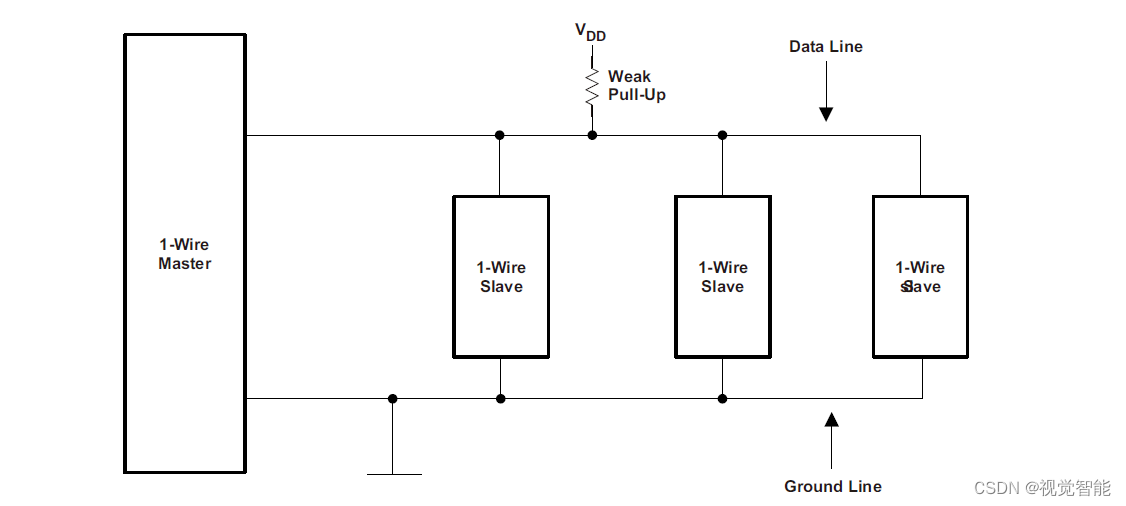

1-Wire的总线拓扑结构如下：

1、One-Wire 总线要求

每个输出引脚必须为漏极开路，并且必须将弱上拉连接到信号，这样，如果至少有一个设备将总线驱动为低电平，则总线被驱动为低电平。 该协议允许在总线上的两个设备之间传输数据，而其他设备处于空闲状态。 上拉的强度可以由用户根据以下因素来决定：

• 如果数据速率不需要很高并且系统上的走线长度不高，则外部供电的设备可能具有 10K 或更大范围内的上拉值。
• 如果数据速率很高，尤其是在过驱动模式下或系统上的
