前言

本文介绍了一种捕获视频流的方法，在Matlab2018软件平台上实现了摄像头图像的实时获取。并给出了一个简单的demo对图像进行了边缘提取。

一、安装硬件支持包

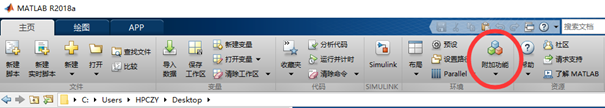

1. 在Matlab2018的主页上点击“附加功能”选项，如下图所示。

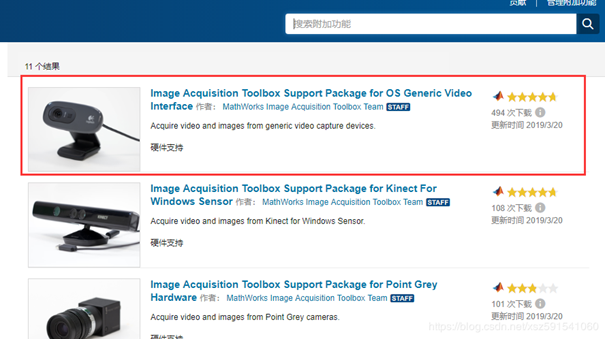

2. 查找如下图所示的摄像头工具箱，并安装。


二、获取摄像头信息

1.在命令行输入imaqreset，强制工具箱搜索运行MATLAB时安装的新硬件，这个步骤非常重要。

2.使用 imaqhwinfo命令，查看当前图像采集适配器。如下图所示，图像采集适配器名为 winvideo，Image Acquisition Toolbox工具箱也已经安装完毕了。

3.使用 imaqhwinfo(‘winvideo’) 查看该适配器下所有设备

如图显示，共有两个设备DeviceIDs{【1】【2】}。一个设备是电脑内置摄像头，另一个设备是外接的USB摄像头。
4. 查看摄像头详细信息，此处查看USB摄像头信息

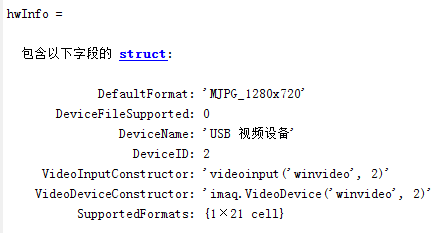

hwInfo = imaqhwinfo(‘winvideo’，2)

其中SupportedFormats字段是该摄像头支持的图像色彩与尺寸。

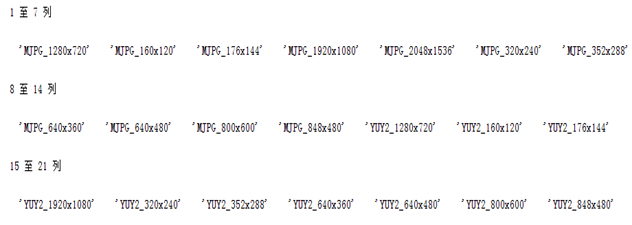

输入hwInfo.SupportedFormats获取摄像头支持格式，如图所示。

5. 这里是上述Matlab代码的一个汇总

imaqreset
% 查看适配器
disp(imaqhwinfo)
% 查看设备及其支持的格式
hwInfo = imaqhwinfo('winvideo',2)
disp(hwInfo.SupportedFormats)

三、数据实时处理

1. 连接摄像头获取数据

% 生成对象并同步画面
obj = videoinput('winvideo',2);
h = preview(obj);

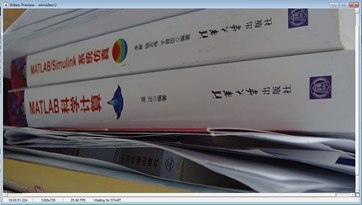

preview图像如图所示

2. 实时图像处理：简单边缘提取

figure
while ishandle(h)frame = getsnapshot(obj);  % 获取帧% -----------prewitt边缘提取------------imedge = bwmorph(edge(rgb2gray(frame),'prewitt'),'dilate');
% 将RGB图像转为灰度图像，并用prewitt算子边缘提取% -------------------------------------------subplot(121),imshow(frame)   %显示采集到的图像subplot(122),imshow(imedge)  %显示边缘提取后的图像drawnow     %强制刷新图像
end

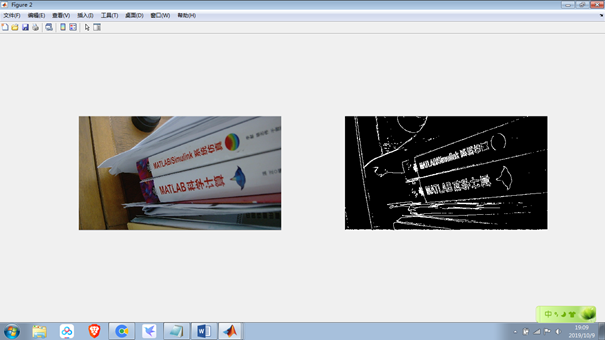

显示效果如下图所示

总结

这就是本文的全部内容了，使用Matlab获取到了摄像头视频流，并用一个简单的demo实现了基于prewitt算子的边缘检测。
