目录

【HC-SR04】

基本工作原理

时序图

【程序】

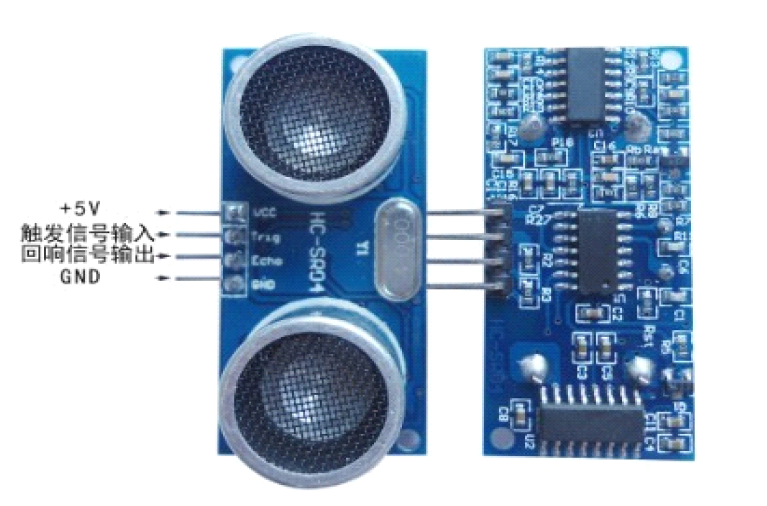

【HC-SR04】

HC-HR04超声波测距可提供2cm-400cm的非接触式距离感测功能，测距精度可达3mm。

基本工作原理

1、采用IO口TRIG触发测距，给最少10us的高电平信呈。

2、模块自动发送8个40KHz的方波，自动检测是否有信号返回。

3、有信号返回，通过IO口ECHO输出一个高电平，高电平持续时间就是超声波从发射到返回的时间。测试距离=（高电平时间*声速（340m/s））/2.

时序图

以上时序图表明你只需要提供一个10uS以上脉冲触发信号，该模块内部将:发出8个40kHz周期电平并检测回波。一.旦检测到有回波信号则输出回响信号。回响信号的脉冲宽度与所测的距离成正比。由此通过发射信号到收到的回响信号时间间隔可以计算得到距离。公式: uS/58=厘米或者uS/148=英寸;或是:距离=高电平时间*声速(340M/S) /2;建议测量周期为60ms以上，以防止发射信号对回响信号的影响。

【程序】

我使用的是STC15F2K60S2单片机，内部晶振设置12M。以下程序省略管脚定义等无关语句，仅提供程序思路供参考。

uchar Flag_hypertelorism = 0;		//超声波距离过远标志
float distance = 0;
uchar Flag_Fucker = 0;				//超声波开启标志void main()
{Time0_Init();Time1_Init();while(1){if(Flag_Fucker == 1)Ultrasonic();}
}/*初始化定时器0*/
void Time0_Init(void)
{
//	AUXR |= 0x80;                   //定时器0为1T模式AUXR &= 0x7f;                   //定时器0为12T模式TMOD = 0x00;                    //设置定时器为16位自动重装载TL0 = 0x60;                     //初始化计时值 4msTH0 = 0xF0;TR0 = 1;                        //定时器0开始计时ET0 = 1;                        //使能定时器0中断EA = 1;
}//定时器1初始化
void Time1_Init()
{
//	AUXR |= 0x40;                   //定时器1为1T模式AUXR &= 0xdf;                   //定时器1为12T模式TMOD = 0x00;                    //设置定时器1为16位自动重装载TL1 = 0x60;                     //初始化计时值 4msTH1 = 0xF0;
//  TR1 = 1;                     	//暂时不开启定时器1计时ET1 = 1;                        //使能定时器1中断EA = 1;
}/*定时器0中断*/
void Time0 () interrupt 1
{static uchar time = 0;
//	自动装载模式下可省略
//	TL0 = T0MS;
//  TH0 = T0MS >> 8;time++;if(time == 25)					//100ms测距一次{time = 0;Flag_Fucker = 1;}
}//定时器1溢出中断
void Time1() interrupt 3
{Flag_hypertelorism = 1;			//超声波距离过远
}//超声波测距
void Ultrasonic()
{uchar i;Trig = 1;						//超声波触发信号开启_nop_();						//延时10us以上i = 30;while(--i);Trig = 0;						//超声波触发信号关闭while(!Echo);					//Echo为0时等待TR1 = 1;						//开启定时器1计时while(Echo == 1 && TF1 == 0);	//Echo为1时等待TR1 = 0;						//关闭定时器1计时Distance_Count();				//计算距离Flag_Fucker = 0; 				//关闭超声波测距
}//距离值计算
void Distance_Count()
{float Text_time = 0;if(Flag_hypertelorism == 0){Text_time = ((TH1 - temp_TH) * 256 + (TL1 - temp_TL)) / 2.0;TL1 = 0x60;                     //初始化计时值 4msTH1 = 0xF0;	distance = Text_time * 0.34;	//单位mm}else{distance = 9999;Flag_hypertelorism = 0;}
}
