今天来画下面这个零件，这个图并不难画，很多初学者眼高手低，觉得简单就不画了，这样是提高不了的。这个题目我们用solidworks软件中的旋转，拉伸切除，筋，圆周阵列就可以全部做出来了。本图文由头条号"绘图教练"原创绘制，特此声明。

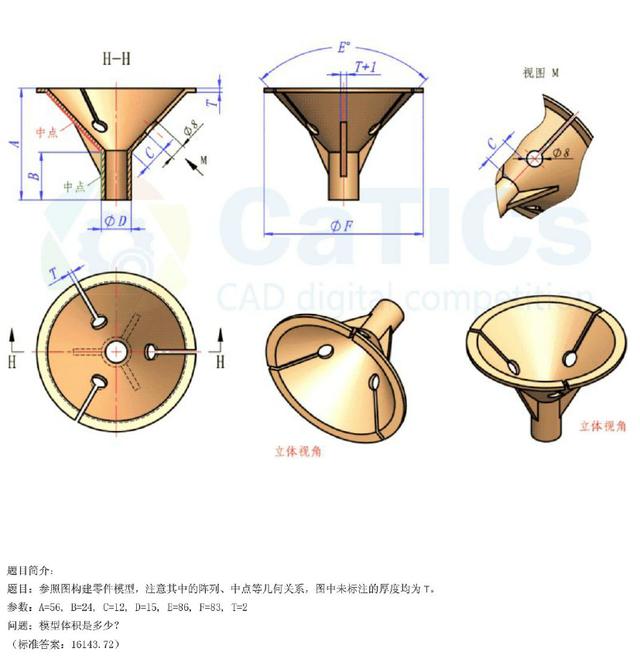

下面是这个题目的二维图：

下面是做好的样子:

下面开始画图过程。

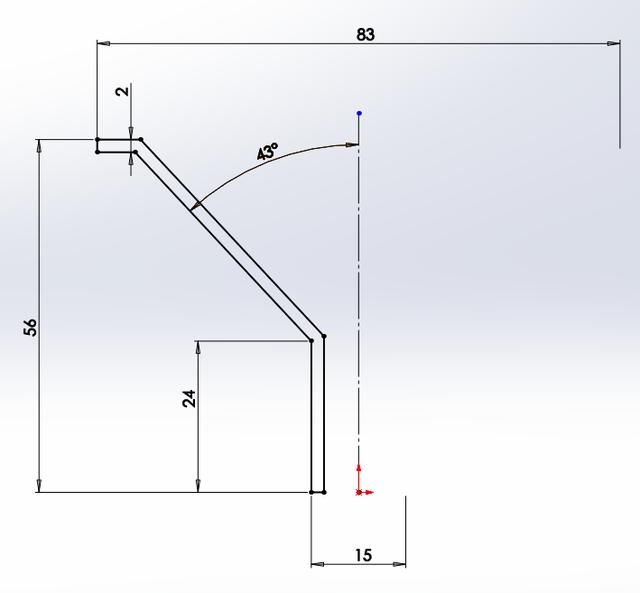

1.在前视基准面画下面的草图，注意旋转草图的截面要封闭。本图文由头条号"绘图教练"原创绘制，特此声明。

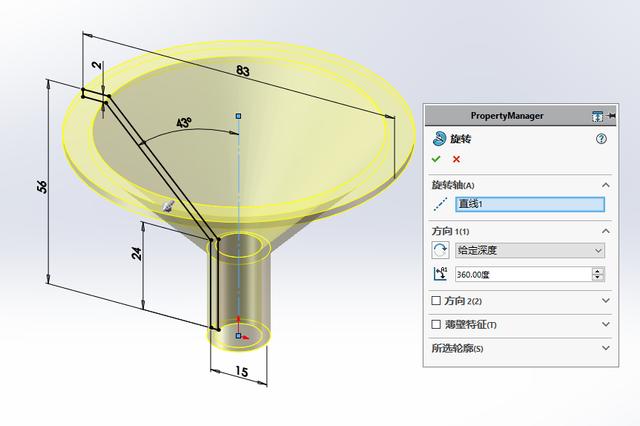

退出草图，旋转，360度，旋转轴是中心线。本图文由头条号"绘图教练"原创绘制，特此声明。

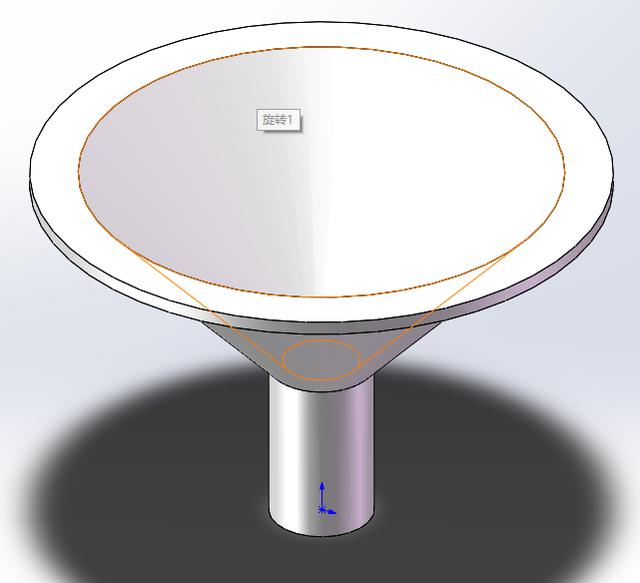

完成旋转：

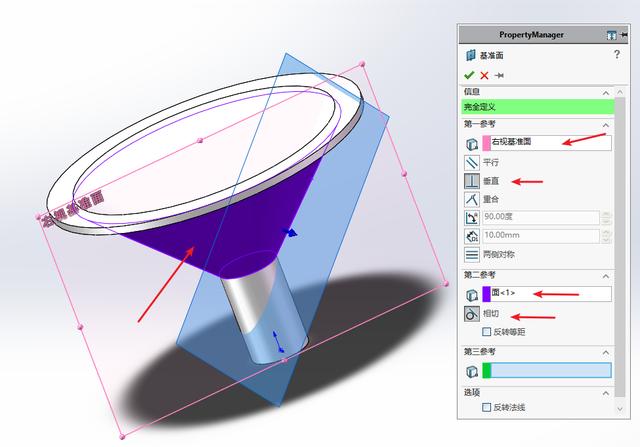

2.新建一个基准面，与蓝色面相切，与右视基准面垂直。要先选中右视基准面，才能得到和人一样的结果，不然新基准面可能跑到对面去了。本图文由头条号"绘图教练"原创绘制，特此声明。

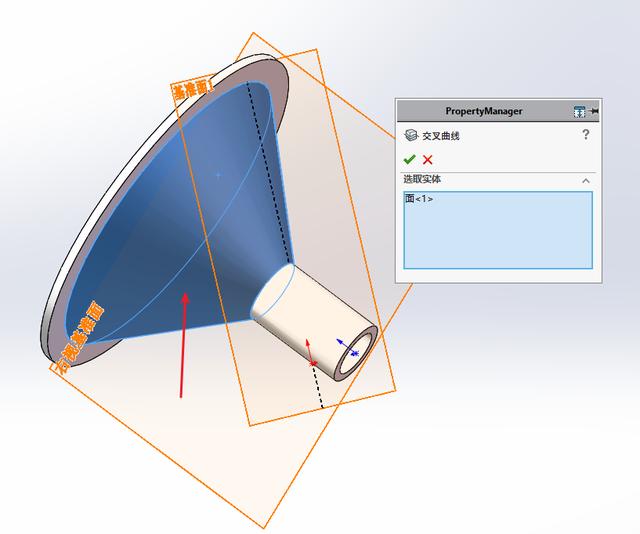

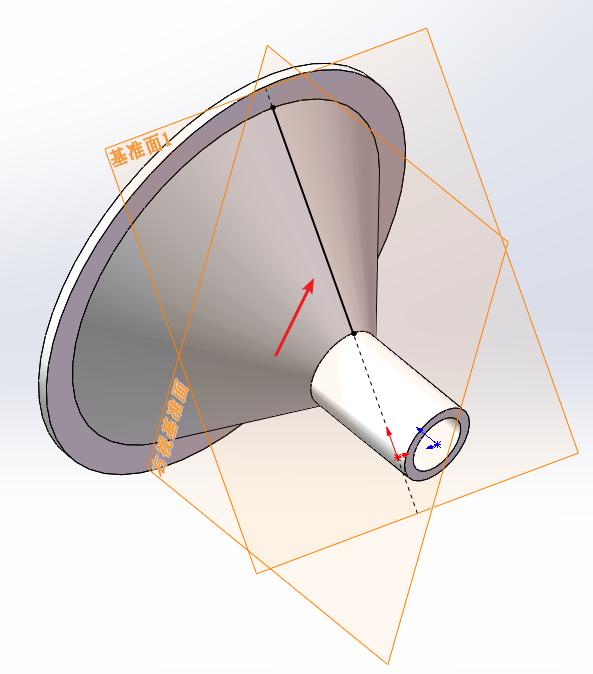

3.在新基准面上画草图，先用"交叉曲线"求出蓝色面与新基准面的交线。本图文由头条号"绘图教练"原创绘制，特此声明。

求出的交线：

4. 转换交线为构造线，并画下面的草图，草图一定要封闭，尺寸标注在与圆相切的地方。本图文由头条号"绘图教练"原创绘制，特此声明。

退出草图，拉伸切除，完全贯穿。

完成拉伸切除：

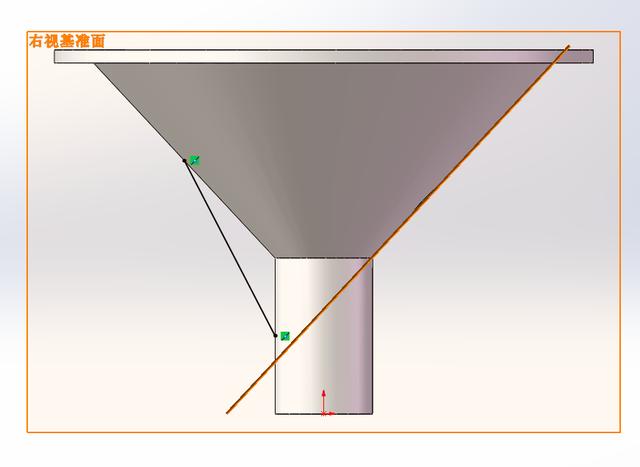

5.在右视基准面画下面的一条线，端点都在中点。本图文由头条号"绘图教练"原创绘制，特此声明。

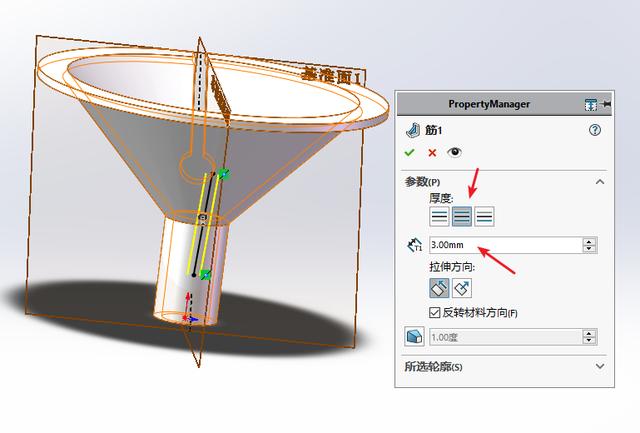

退出草图，打开"筋"，3mm，设置如下图所示。

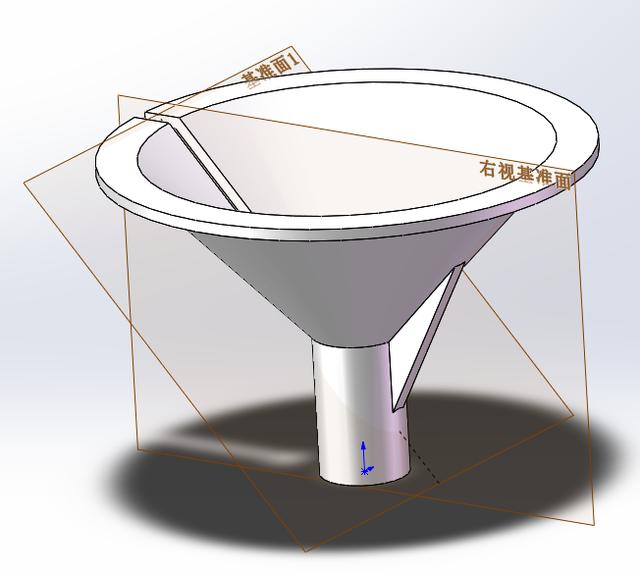

完成筋的绘制：

6.最后圆周阵列，等间距，3个，选中拉伸切除和筋。本图文由头条号"绘图教练"原创绘制，特此声明。

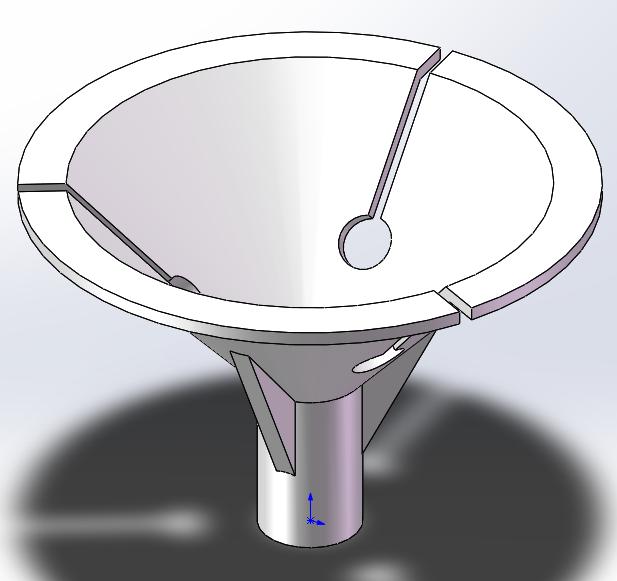

完成阵列就大功告成了：

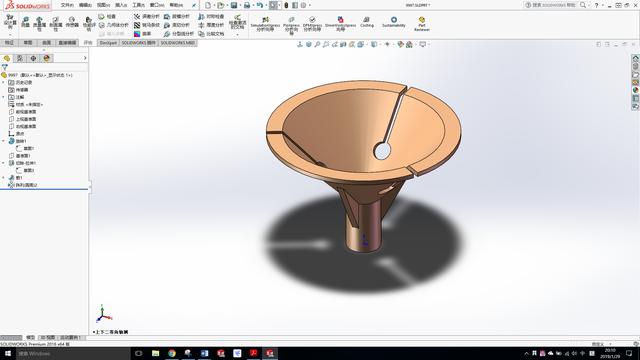

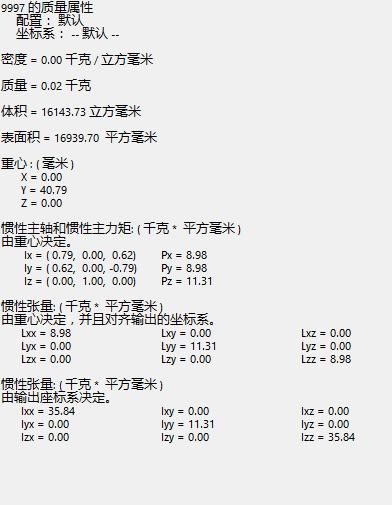

7.测得体积 = 16143.73 立方毫米，我们的做法完全正确。本图文由头条号"绘图教练"原创绘制，特此声明。
